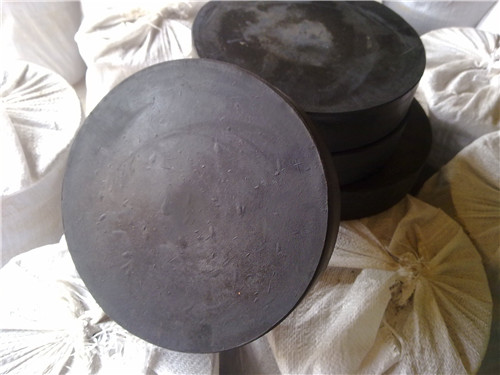

板式橡膠支座用途及施工方法
板式橡膠支座用途及施工方法
板式橡膠支座的轉動性與支座的形狀、長短、單層的橡膠厚度、剪切模量、抗壓模量等因素有關。在支座設計時通�？紤]轉角進行驗算，在支座設計中往往為了滿足支座轉角的要求，增加支座總后。此外由于支座的轉動時，對梁體與墩臺必然產生轉動反力矩。
板式橡膠支座的分類及表示方法
1、 根據橋梁板式橡膠支座的結構型式分類如下：
球冠圓板式橡膠支座（TCYB系列）
普通板式橡膠支座--- 矩形普通板式橡膠支座(GJZ系列)
圓形普通板式橡膠支座（GYZ系列）
板式橡膠支座
圓形四氟板式橡膠支座（GYZF4系列）
聚四氟乙烯板式橡膠支座--- 矩形四氟板式橡膠支座（GJZF4系列）
球冠四氟板式橡膠支座（TCYBF4系列）
2、 板式橡膠支座按膠種適用溫度分類如下：
a、氯丁橡膠：適用溫度﹢60℃∽﹣25℃
b、天然橡膠：適用溫度﹢60℃∽﹣40℃
c、三元乙丙橡膠：適用溫度﹢60℃∽﹣45℃
板式橡膠支座的適用范圍：
1、 普通板式橡膠支座適用于跨度小于 30m、位移量較小的橋梁。不同的平面形狀適用于不同的橋跨機構，正交橋梁用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座。
2、 四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。它還可用作連續梁頂推及 T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同。
